Fire Pump ระบบเครื่องสูบน้ำดับเพลิง (Fire Pump System)

ระบบเครื่องสูบน้ำดับเพลิง (Fire Pump System)

Fire Pump System เป็นระบบที่มีความจำเป็นต่อสถานที่ที่ต้องการความปลอดภัยจากอัคคีภัย อย่างเช่น ห้างสรรพสินค้า ชุมชน โรงงาน อาคารสูง และหน่วยงานราชการต่างๆ เป็นระบบปั๊มน้ำดับเพลิงที่มีให้เลือกเหมาะกับงานหลากหลายแบบ ไม่ว่าจะเป็นระบบขนาดเล็ก หรือขนาดใหญ่ และการควบคุมการทำงานได้ทั้งแบบ MANUAL และ AUTOMATIC

การแบ่งประเภทเครื่องสูบน้ำดับเพลิงตามการติดตั้งจะมีด้วยกัน 2 ประเภท คือ แบบนอน (Horizontal) และแบบตั้ง (Vertical) ซึ่งการเลือกลักษณะตามการติดตั้งนั้น จะต้องคำนึงถึงระดับน้ำเริ่มต้นที่ใช้เครื่องสูบน้ำดับเพลิงดูดและจ่ายออกไปยังระบบท่อดับเพลิง ส่วนประเภทของระบบต้นกำลังของเครื่องสูบน้ำดับเพลิงมี 2 ประเภท คือ แบบเครื่องยนต์ดีเซลและแบบมอเตอร์ไฟฟ้า โดยระบบทั้งสองประเภทสามารถใช้กับเครื่องสูบน้ำดับเพลิงทั้งแบบนอนและตั้ง รูปร่างของเครื่องสูบน้ำดับเพลิงทั้งสองแบบจะมีลักษณะตามรูปข้างล่างนี้

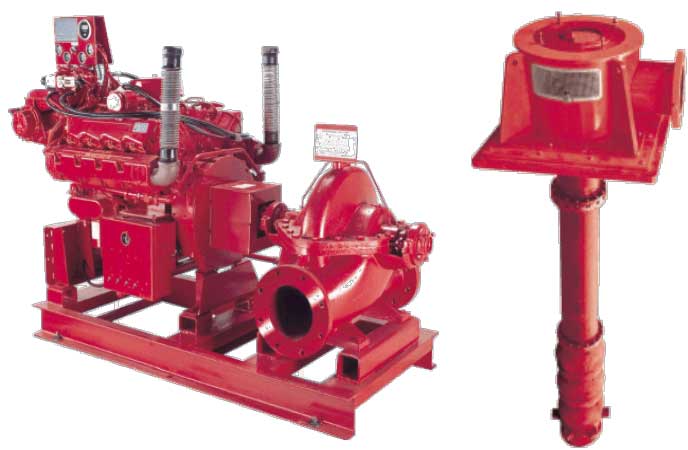

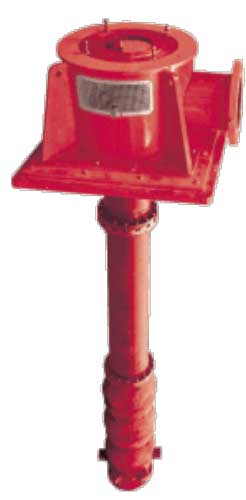

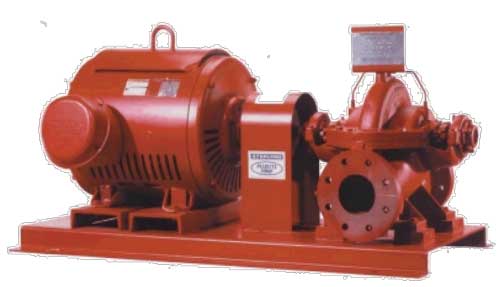

ภาพที่ 1 เครื่องสูบน้ำดับเพลิงแบบตั้งและแบบนอน
ขนาดเครื่องสูบน้ำดับเพลิง สำหรับขนาดของเครื่องสูบน้ำดับเพลิง ตามมาตรฐานสากลนั้น มีการกำหนดขนาดของเครื่องสูบน้ำดับเพลิงได้อย่างชัดเจน ซึ่งในการเลือกใช้จะต้องเลือกให้อยู่ในขนาดที่ระบุไว้ตามตารางที่ 1

ตารางที่ 1 ขนาดเครื่องสูบน้ำดับเพลิง ลิตร/นาที (แกลลอน/นาที)
1. 95 (25)	8. 1,514 (400)	15. 7,570 (2,000)
2. 189 (50)	9. 1,703 (450)	16. 9,462 (2,500)
3. 379 (100)	10. 1,892 (500)	17. 11,355 (3,000)
4. 568 (150)	11. 2,839 (750)	18. 13,247 (3,500)
5. 757 (200)	12. 3,785 (1,000)	19. 15,140 (4,000)
6. 946 (250)	13. 4,731 (1,250)	20. 17,032 (4,500)
7.1,136 (300)	14. 5,677 (1,500)	21. 18,925 (5,000)

ที่มา: NFPA 20 Standard for the Installation of Stationary Pumps for Fire Protection (2003)

การเลือกประเภทเครื่องสูบน้ำดับเพลิง
ในการเลือกเครื่องสูบน้ำดับเพลิงแบบนอนนั้น ระดับของแหล่งน้ำดับเพลิงจะต้องมีระดับสูงกว่าระดับท่อดูดน้ำของเครื่องสูบน้ำดับเพลิง โดยเครื่องสูบน้ำดับเพลิงแบบนอนนี้จะมีหลายลักษณะ เช่น แบบหอยโข่ง เป็นต้น

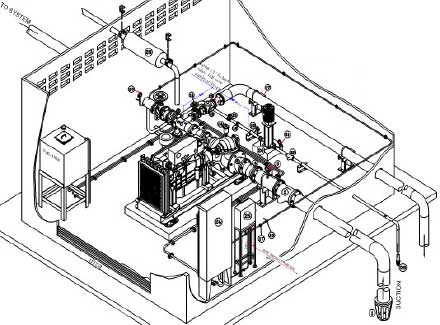

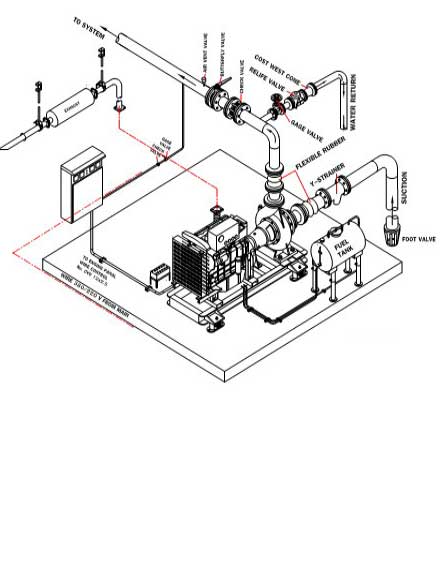

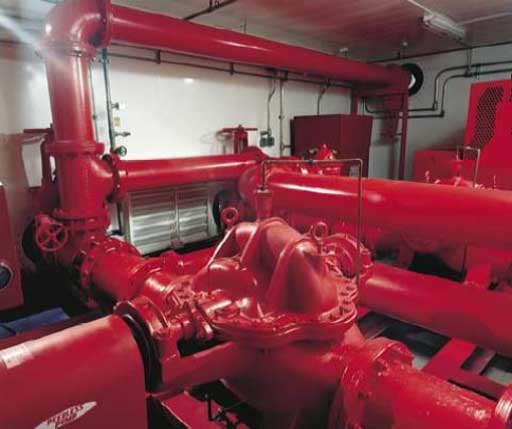

ภาพที่ 2 การติดตั้งเครื่องสูบน้ำดับเพลิงแบบนอน

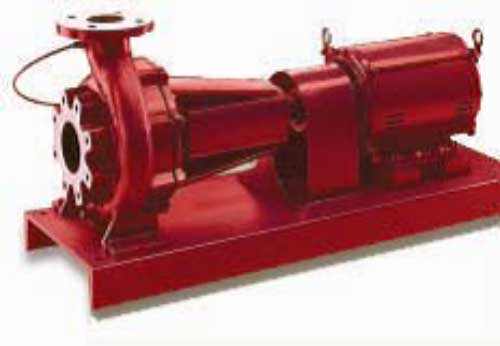

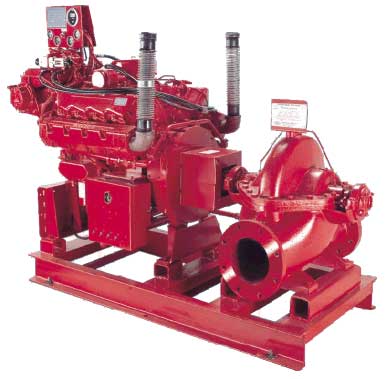

ภาพที่ 3 เครื่องสูบน้ำดับเพลิงแบบหอยโข่ง

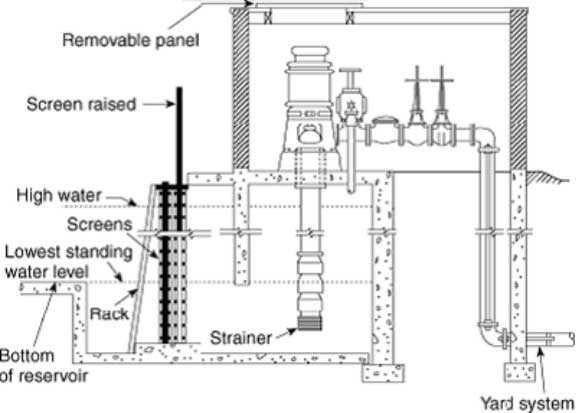

ภาพที่ 4 การติดตั้งเครื่องสูบน้ำดับเพลิงแบบตั้ง

ที่มา: NFPA 20 Standard for the Installation of Stationary Pumps for Fire Protection (2003)

ในกรณีที่แหล่งน้ำดับเพลิงมีระดับน้ำต่ำกว่าระดับท่อดูดน้ำของเครื่องสูบน้ำดับเพลิงจะต้องทำการเลือกเครื่องสูบน้ำดับเพลิงเป็นแบบตั้ง (Vertical Type) เท่านั้น โดยการออกแบบและติดตั้งจะต้องมีการจัดสร้างตะแกรงกันขยะ หรือเศษสิ่งของต่างๆ ที่จะเข้ามาในบ่อน้ำที่ใช้สำหรับการดูดน้ำของเครื่องสูบน้ำดับเพลิง รวมทั้งการติดตั้งตัวกรอง (Strainer) ไว้ที่ปลายของท่อดูดเสมอเครื่องสูบน้ำดับเพลิงรักษาแรงดันในระบบ (Jocky Pump) โดยปกติเป็นเครื่องสูบน้ำที่ใช้มอเตอร์ไฟฟ้าเป็นต้นกำลัง หน้าที่ของเครื่องสูบน้ำดับเพลิงรักษาแรงดันนี้ คือการเติมน้ำทดแทนน้ำส่วนที่อาจมีการรั่วซึมออกไปจากระบบท่อน้ำดับเพลิง โดยเครื่องสูบน้ำนี้จะทำงานโดยอัตโนมัติเมื่อแรงดันภายในระบบท่อน้ำดับเพลิงลดลงจากระดับที่กำหนดไว้ และเมื่อมีการเติมน้ำอยู่ในระดับปกติแล้ว เครื่องสูบน้ำนี้จะหยุดเองโดยอัตโนมัติเช่นกันห้องเครื่องสูบน้ำดับเพลิงจะต้องมีเส้นทางการเข้าออกที่ปลอดภัยและสามารถเข้าได้โดยสะดวกตลอดเวลา ตำแหน่งของห้องควรจะอยู่ในพื้นที่ที่มีการระบายอากาศได้ดีและไม่มีน้ำท่วมขัง ผนังห้องเครื่องสูบน้ำดับเพลิงจะต้องมีอัตราการทนไฟได้ไม่น้อยกว่า 2 ชั่วโมง

อุปกรณ์ประกอบระบบ

อุปกรณ์ประกอบของระบบเครื่องสูบน้ำดับเพลิง ต้องเป็นอุปกรณ์ที่ออกแบบและผลิตเพื่อใช้กับเครื่องสูบน้ำดับเพลิงเท่านั้น โดยอุปกรณ์ต่างๆ เหล่านี้จะต้องได้รับการรับรองการทดสอบตามมาตรฐานสากลเท่านั้น อุปกรณ์หลักของระบบเครื่องสูบน้ำดับเพลิงประกอบด้วยอุปกรณ์ดังต่อไปนี้ คือ

1 อุปกรณ์ระบายลมอัตโนมัติสำหรับเครื่องสูบน้ำดับเพลิง โดยมีขนาดไม่น้อยกว่า12.7 มิลลิเมตร
2 วาล์วลดแรงดัน (Pressure Relief Valve) เพื่อป้องกันแรงดันเกินที่ด้านส่ง (Discharge) ของเครื่องสูบน้ำดับเพลิง
3 มาตรวัดแรงดัน จะต้องมีขนาดเส้นผ่าศูนย์กลางของมาตรวัดไม่น้อยกว่า 90 มิลลิเมตร (3 ½ นิ้ว) พร้อมวาล์วปิดเปิดขนาด 6.25 มิลลิเมตร (1/4 นิ้ว)
4 วาล์วปิด-เปิด จะต้องเป็นวาล์วที่สามารถเห็นการปิด-เปิดได้ด้วยตาเปล่า เช่นวาล์ว OS&Y วาล์วปีกผีเสื้อ เป็นต้น
5 มาตรวัดอัตราการไหลของน้ำดับเพลิง เพื่อใช้ในการตรวจสอบและทดสอบเครื่องสูบน้ำดับเพลิง
6 ตู้ควบคุมเครื่องสูบน้ำดับเพลิง จะต้องมีอุปกรณ์ควบคุมที่ใช้ในการควบคุมสั่งงานเครื่องสูบน้ำดับเพลิงและจะต้องถูกออกแบบเพื่อใช้สำหรับการควบคุมเครื่องสูบน้ำดับเพลิงเท่านั้น
ดังนั้นเมื่อมีการติดตั้งระบบเครื่องสูบน้ำดับเพลิง (Fire Pump System) ดังที่ได้กล่าวมาขั้นต้น เมื่อแหล่งชุมชน ห้างสรรพสินค้า อาคารสูง และหน่วยงานราชการต่างๆ หากเกิดเหตุการณ์อัคคีภัยขึ้นมาจะสามารถช่วยป้องกันไม่ให้ไฟและควันไฟลุกลามออกไปยังพื้นที่หรือห้องใกล้เคียงทำให้ไฟอยู่ภายในพื้นที่ที่จำกัดและเมื่อเชื้อเพลิงที่อยู่ภายในพื้นที่นั้นหมดลงไฟก็จะดับ สามารถลดความสูญเสียที่จะเกิดจากเหตุการณ์เลวร้ายทางด้านอัคคีภัยได้อย่างมากเลยทีเดียว

อ้างอิง
[1] National Fire Protection Association. 2003. NFPA 20 Standard for the Installation of Stationary Pumps for Fire Protection 2003 Edition. National Fire Protection Association, Quincy, Massachusetts.
[2] National Fire Protection Association. 2003. NFPA 25 Standard for the Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems 2003 Edition. National Fire Protection Association, Quincy, Massachusetts. 180
[3] National Fire Protection Association. 2003. NFPA 2003 Standard for the Inspection,Testing, and Maintenance of Water-Based Fire Protection Systems 2003 Edition. National Fire Protection Association, Quincy, Massachusetts.
[4] National Fire Protection Association. 2003. NFPA 30 Flammable and Combustible Liquids Code 2003 Edition. National Fire Protection Association, Quincy, Massachusetts.
[5] National Fire Protection Association. 2003. NFPA 101 Life Safety Code 2003 Edition. National Fire Protection Association, Quincy, Massachusetts.
[6] National Fire Protection Association. 2003. NFPA 5000 Building Construction and Safety Code 2003 Edition. National Fire Protection Association, Quincy, Massachusetts.
[7] National Fire Protection Association. 2004. NFPA 2001 Standard on Clean Agent Fire Extinguishing Systems 2004 Edition. National Fire Protection Association, Quincy, Massachusetts.
[8] National Fire Protection Association. 2005. NFPA 70 National Electrical Code 2005 Edition. National Fire Protection Association, Quincy, Massachusetts.
[9] McGrattan, K. and G. Forney. 2004. Fire Dynamics Simulator (Version 4) User's Guide. National Institute of Standards and Technology, Gaithersburg, MD.
[10] Trevits, M.A., Yuan, L., Smith, A.C., Thimons, E.D., Goodman, G.V. 2009. The Statusof Mine Fire Research in the United States. National Institute for Occupational Safety and Health, Pittsburgh Research Laboratory, Pittsburgh, PA.
[11] George W. AMholland . Smoke Production and Properties. SFPE Handbook of Fire Protection Engineering SFPE Handbook of Fire Protection Engineering, 2nd Edition, Chapter 15, Section 2, 217-227
[12] Nida center for Research & Development of Disater Prevention and Management
